9月24日 Ver.8リリース

1月26日 CIMPHONY Plus Update

データ共有クラウドサービス【CIMPHONY Plus】との連携による遠隔立会い検査を実現！

出来形管理要領対応

多点計測技術を用いた出来形管理に関するソフトウェアの機能要求仕様書（ICT土工編）
Ver.1.0（平成30年7月）に対応

国土交通省“i-Construction”の出来形管理要領（ICT土工、ICT浚渫工（河川）、ICT舗装工、
ICT浚渫工（港湾局））や農林水産省「情報化施工技術の活用ガイドライン」に対応しています。

ヒートマップと評価/計算結果の数値表示

出来形点群と設計の差異が規格値に対してどの程度収まっているかをグラデーション（段彩）で
表現し、3Dで確認できます。
平均値や最大値、最小値、データ数、評価面積や棄却 点数等、出来形管理要領で求められる
評価情報も画面上に表示できます。

【TREND-FIELD】との連携！！

ヒートマップを見ながら実地検査が可能となり、机上・実地検査の流れをスムーズにサポートします。
発注者へのアピールにも！

メッシュ土量計算機能

多点計測技術を用いた出来形管理に関するソフトウェアの機能要求仕様書（ICT土工編）Ver.1.0
（平成30年7月）に対応

同一箇所の点群データや設計データ（TINデータ）を用いた土量計算が行えます。土木工事数量
算出要領（案）における、3次元CADソフト等を用いた数量算出に対応した、メッシュ法（点高法）や
三角網による土量計算（プリズモイダル法）により、i-Construction工事の出来高管理での活用が
可能です。
計算結果はCSV形式で出力できます。

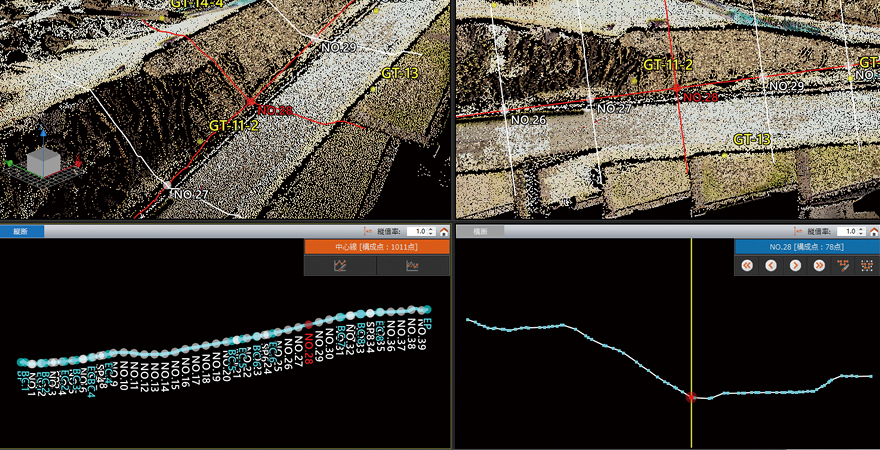

トレース機能

点群上での現地観測をイメージしながら、線や点の入力が行えます。形状や色による自動抽出が可能で、
効率よく平面図化が行えます。また【TREND-ONE】【Mercury-ONE】と連携させることで、図化と同時に成
果作成も行えます。DXF/DWG形式での出力にも対応し、他のCADソフトへの受け渡しも可能です。

クラウドを利用した効率的な管理

【TREND-POINT】で処理した点群データを、ボタン１つで【CIMPHONY Plus】へアップロード。
クラウド上で形状をリアルタイムに確認・共有でき、点群データの効率的な管理が可能です。

3Dモデル連携

【TREND-POINT】で作成した現況点群に対し、【TREND-CORE】で計画したモデルを配置し、既設の構造
物等との干渉確認および計測が可能です。ドローンやレーザースキャナーで取得
した現況点群に対し計画モデルを配置することで、発注者や協力会社との打ち合わせ時に完成イメージを
共有できます。

※　【TREND-CORE】は、別途購入が必要です。

ビューアー出力で誰でも閲覧！

システムとデータを含んだビューアーパックでの出力に対応。発注者への成果納品として、3D点群データを
デジタルデータとして納品でき、発注者も点群データを3次元で閲覧可能です。

※　データサイズによっては、閲覧できない場合があります。
